Conectores de la serie B para escáneres láser 3D: qué revisar

Empezar por la función de la interfaz

Un escáner puede combinar alimentación, señales de control, datos y disparo. La disposición de contactos debe derivarse de esos circuitos, no de la apariencia del conector.

• Identifique qué equipos se conectan y qué función tiene cada contacto.
• Diferencie los circuitos de alimentación, comunicación, disparo y control.
• Defina las conexiones de pantalla, drenaje y tierra cuando correspondan.
• Indique si la interfaz se conectará y desconectará durante el servicio.

Definir los circuitos antes de contar contactos

Además del número de contactos, confirme la corriente y tensión de cada circuito y si necesita un trayecto coaxial o apantallado. La versión de pines o alojamientos hembra debe corresponder a la interfaz del equipo.

Documente el pinout y la dirección de observación. Es necesario indicar si la numeración se ve desde el frente de acoplamiento o desde el lado de cableado; confundirlas puede invertir un conjunto fabricado fielmente a un plano ambiguo.

IP50: comprobar dónde se utilizará el escáner

La serie B está especificada con IP50. Esa protección no incluye protección frente al agua. Puede encajar en interfaces protegidas de instrumentos de interior, siempre que las condiciones reales sean compatibles.

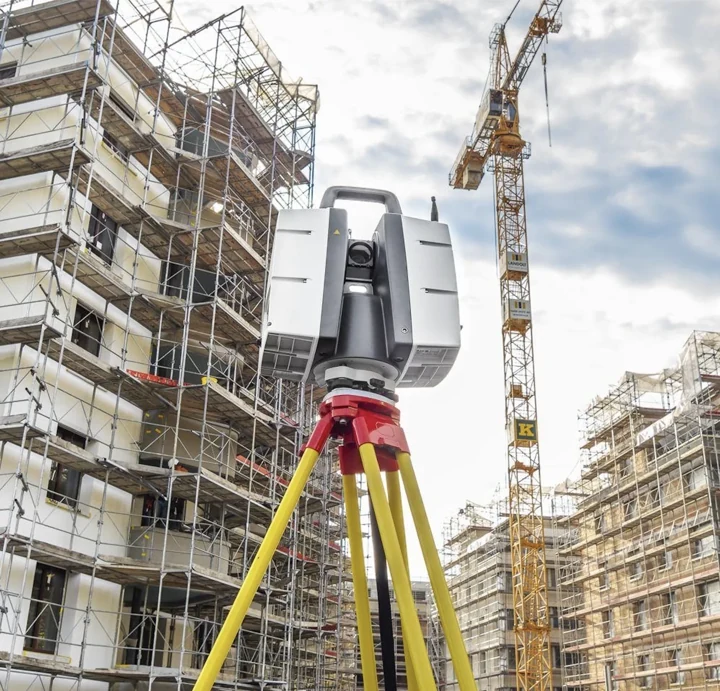

No traslade esa selección a un equipo expuesto a lluvia, refrigerante o lavado sin revisar la protección requerida. El uso de una fotografía de un escáner en exterior no demuestra que una configuración estándar de la serie B sea adecuada para ese entorno.

Evaluar el enclavamiento y el acceso del operario

El push-pull permite acoplar por inserción axial y liberar mediante el mecanismo previsto. Es útil cuando se intercambian cabezales, cables de ensayo o módulos de servicio.

Compruebe el acceso a la manga de liberación con el conector ya instalado. La facilidad de manejo en una mesa no garantiza que pueda soltarse junto a otro puerto o dentro de una carcasa. Revise también la retención y el recorrido del cable.

Evitar conexiones equivocadas entre puertos similares

Cuando alimentación, datos o accesorios utilizan carcasas parecidas, estudie distintas posiciones de llave. La codificación mecánica complementa las etiquetas y la documentación del cableado; no las sustituye.

El apantallamiento depende del trayecto completo

Motores, pantallas y fuentes conmutadas pueden introducir perturbaciones en un sistema de medida. Una carcasa metálica no basta para garantizar la compatibilidad electromagnética del conjunto.

Revise la pantalla del cable, su terminación, el cuerpo posterior, el alivio de tensión y la unión con el equipo. La continuidad de la pantalla debe comprobarse con el conector, cable y montaje que se utilizarán en producción.

Comprobar el cable y el espacio detrás del panel

El diámetro exterior, la sección de los conductores, la pantalla y el radio de curvatura deben ser compatibles con la entrada y la sujeción del cable.

Revise el espesor del panel, el mecanizado, el espacio posterior, los puertos adyacentes y el acceso para montaje. Que el conector quepa no significa que exista espacio para acoplarlo, liberarlo e inspeccionarlo.

Soldadura o montaje en PCB

La terminación condiciona el método de fabricación, la reparación, la posición de la placa y la descarga mecánica. Confirme la orientación de clavija y receptáculo y la correspondencia entre los contactos y el plano.

• Revise el espacio de soldadura y la preparación del conductor.
• Para PCB, confirme la huella y la orientación de pines respecto al panel.
• No utilice las uniones eléctricas como elemento de retención del cable.

Evaluar una muestra representativa del conjunto final

La evaluación debe incorporar el cable real, su pinout, el apantallamiento y el alivio de tensión previstos.

• Comprobar acoplamiento y liberación en el equipo.
• Verificar que hay espacio para los dedos y que no se invade otro puerto.
• Revisar la curvatura del cable y la continuidad de pantalla.
• Comprobar la retención tras las maniobras previstas para la evaluación.

Datos para iniciar la selección

Estas entradas permiten estudiar una configuración sin confundir una familia de productos con una referencia ya aprobada.

Cuándo pasar a la fase de muestras

La serie B puede ser candidata cuando la función eléctrica, el entorno protegido, la geometría y la terminación son compatibles. La similitud con otro escáner no es una aprobación técnica: confirme primero los requisitos y después evalúe la muestra.
